Installation d’un WC suspendu GEBERIT avec lave-mains

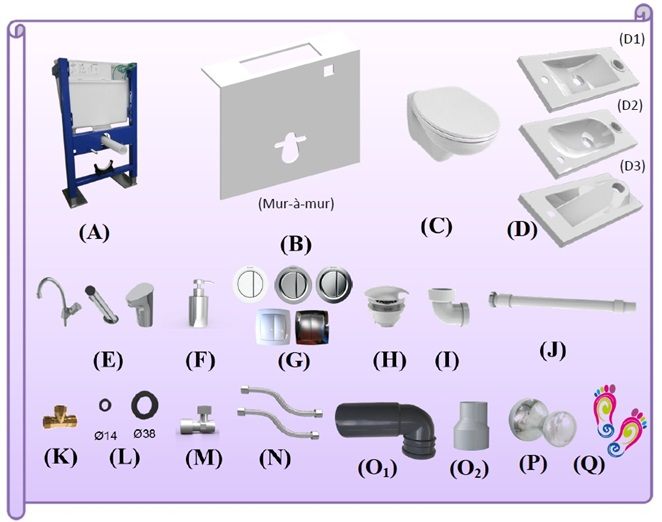

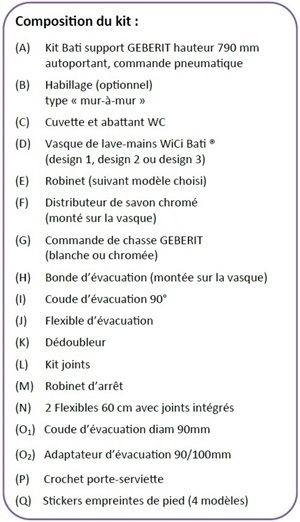

Composition du kit WC suspendu Geberit avec lave-mains intégré WiCi Bati Composition du kit WC suspendu Geberit avec lave-mains intégré WiCi Bati

La préparation


Avant de débuter l'installation d'un WC suspendu GEBERIT avec lave-mains, voici quelques étapes à réaliser au préalable.


Outils nécessaire au montage du kit WC suspendu Geberit avec lave-mains intégré WiCi Bati

  1. Préparez les pièces et outils près de l’accès au raccordement.
  2. Pensez à couper l'arrivée d'eau avant de démonter votre ancien appareil.
  3. Fermez le robinet d’arrêt et tirer la chasse d’eau jusqu’au vidage complet du réservoir.
  4. Démonter votre ancien WC.
  5. Nettoyer l’emplacement du nouveau WC.
  6. Repérer l’arrivée d’eau au sein de la pièce.


Installation du bâti-support


  1. Déballer le contenu du kit d’installation du bâti-support GEBERIT.

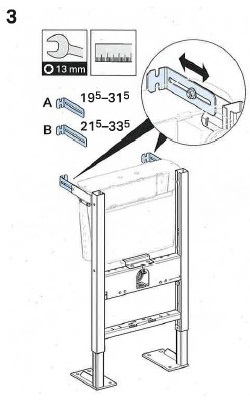

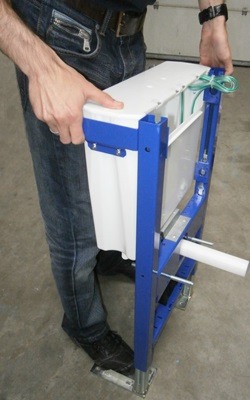

  2. Réglage en hauteur du bâti-support Geberit à commande pneumatique Réglage au mur du bâti-support Geberit à commande pneumatique

  3. Régler la hauteur du bâti-support GEBERIT, qui doit atteindre 800 mm pour une assise à hauteur conventionnelle.

  4. Régler la longueur des pattes de fixation arrière du bâti-support GEBERIT, qui doit atteindre environ 281 mm pour un habillage type « mur-à-mur » (vérifier cette valeur en réel suivant l’habillage et la finition prévus).

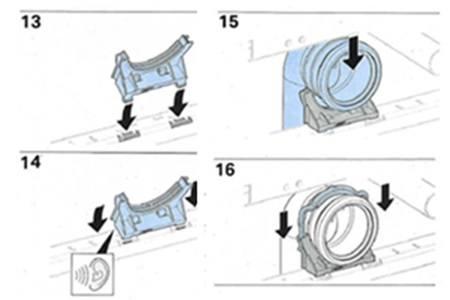

  5. Montage de l'évacuation du bâti-support Geberit à commande pneumatique Montage de l'évacuation du bâti-support Geberit à commande pneumatique

  6. D’après la notice d’installation du bâti-support GEBERIT, installer l’évacuation du réservoir et l’évacuation de la cuvette sur le bâti-support.

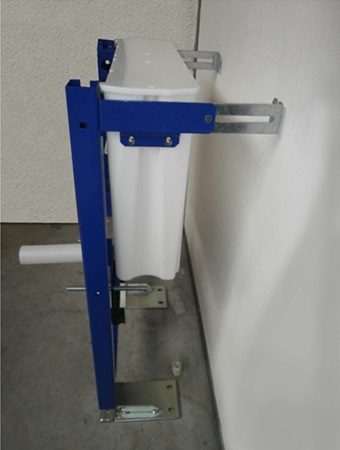

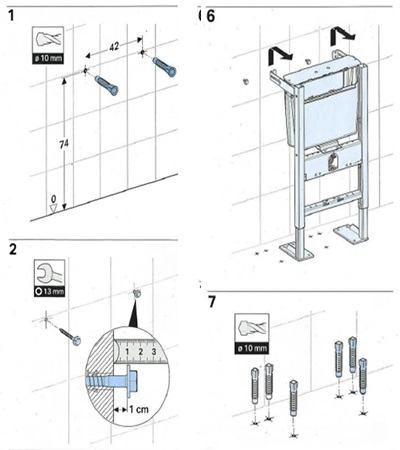

  7. Montage des pattes de fixation du bâti-support Geberit à commande pneumatique Montage des pattes de fixation du bâti-support Geberit à commande pneumatique

  8. Repérer les positions des pattes de fixation du bati-support GEBERIT sur le mur et le sol, puis positionner les chevilles.

Raccordement en eau

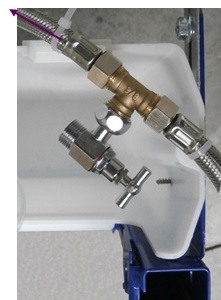

Raccordement en eau du bâti-support Geberit à commande pneumatique

  1. Effectuer et fixer le montage ci-dessus servant à dédoubler l’arrivée d’eau.
    Il est conseillé de fixer ce montage en zone supérieure du bâti-support, ce qui autorisera un accès aisé au robinet d’arrêt pour la maintenance en pénétrant via l’emplacement de la vasque.

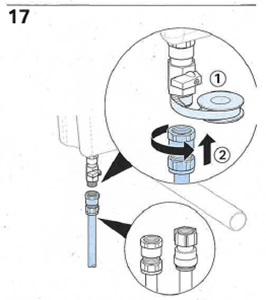

  2. Raccordement du réservoir du bâti-support Geberit à commande pneumatique

  3. D’après la notice d’installation du bâti-support GEBERIT, brancher le montage effectué à l’étape précédente sur l’arrivée d’eau du réservoir.

Montage de la cuvette

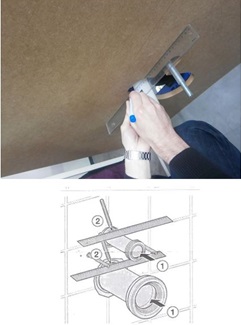

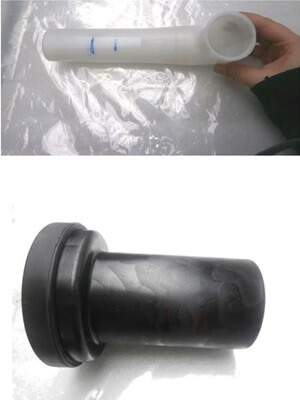

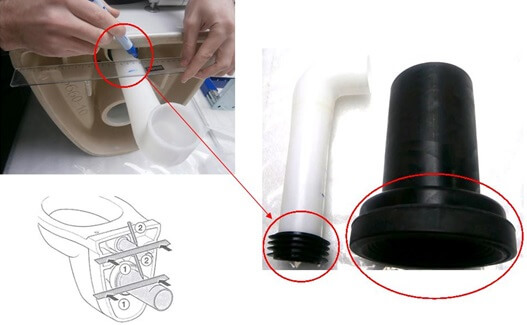

    Découpe des raccords pour le montage de la cuvette du bâti-support Geberit à commande pneumatique Découpe des raccords pour le montage de la cuvette du bâti-support Geberit à commande pneumatique

  1. Tracer les découpes nécessaires à effectuer sur les tuyaux d’évacuation du réservoir et de la cuvette, avec l’habillage. De la même manière, tracer les découpes nécessaires à effectuer sur les tuyaux d’évacuation du réservoir et de la cuvette, sans l’habillage.

  2. ATTENTION : Intégrer l’épaisseur du carrelage et de la colle. Ne pas oublier de fixer les joints entre la cuvette et les tuyaux.

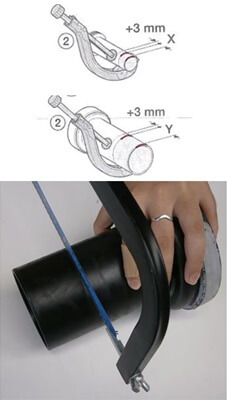

    Découpe de l'évacuation du bâti-support Geberit à commande pneumatique Découpe de l'évacuation du bâti-support Geberit à commande pneumatique

  3. Mesurer la valeur entre les deux tracés, sur le tuyau d’évacuation du réservoir et de la cuvette. Reporter cette valeur + 3 mm, à l’extrémité du tuyau et découper à la bonne longueur.
  4. Remonter définitivement les deux tuyaux.

Montage de l’habillage

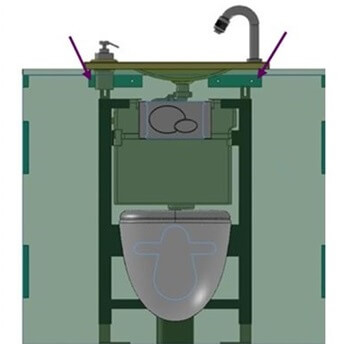

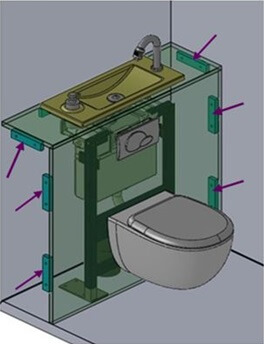

Fixation de l'habillage pour WC suspendu Geberit avec lave-mains intégré WiCi Bati Fixation de l'habillage pour WC suspendu Geberit avec lave-mains intégré WiCi Bati

  1. Repérer l’emplacement des panneaux sur les 3 murs.
  2. Fixer les tasseaux sur les murs suivant la disposition ci-dessus.
  3. Fixer les panneaux d’habillage sur les tasseaux à l’aide de :
    • Pour les habillages en MDF, stratifiés ou bois : colle spécial bois, « ni clou ni vis », ou mastic néoprène/acrylique/silicone
    • Pour les habillages PVC : colle spéciale PVC ou mastic silicone
    • Pour les habillages mousse PS/PU : colle spéciale PS ou PU

Emboîtage de la cuvette du WC et finalisation de la chasse


  1. Emboîter la cuvette du WC.

  2. Poser la commande de chasse en vissant la bague de serrage (commande ronde)

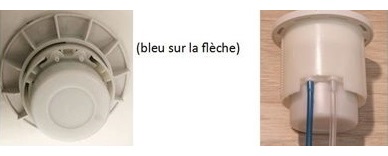

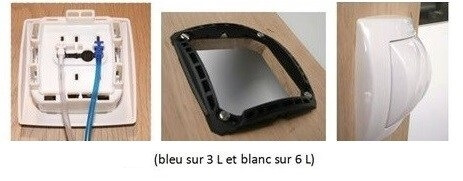

  3. Bouton de chasse Geberit à commande pneumatique

  4. Clipper le boitier de commande sur l’embase noire (commande carrée).
  5. Bouton de chasse Geberit à commande pneumatique

  6. Raccorder les capillaires pneumatiques au boitier de commande.

Installation de la vasque et robinet


  1. Raccorder l’ensemble « flexible d'évacuation + Coude » à la bonde.
  2. Retirer le couvercle du bâti-support GEBERIT et insérer le flexible d’évacuation dans le réservoir du bâti support.
  3. Positionner la vasque et vérifier qu’il n’y ait pas d’interférences avec les mécanismes internes.
  4. Monter le robinet sur le lave-mains et raccorder le robinet à l’aide d’un flexible.
  5. Positionner la vasque sur la partie supérieure de l’habillage et la fixer à l’aide de silicone sur sa périphérie. Il est conseillé de ne fixer la vasque qu’avec du silicone pour faciliter le démontage, afin de permettre un accès interne lors d’une maintenance poussée.

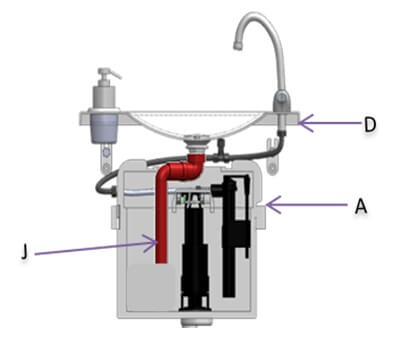

Installation de la vasque lave-mains WiCi Bati
